Vous voulez installer un éclairage que vous pouvez commander depuis deux endroits différents, comme dans un couloir ou un escalier ? Vous cherchez comment faire le branchement d’un va-et-vient sans vous tromper dans les fils ? Vous avez peur de faire une erreur et de créer un court-circuit ?
Cet article vous donne le plan complet pour y arriver. Vous trouverez ici un schéma de câblage simple et un guide étape par étape pour installer vos interrupteurs en toute sécurité.
Le Schéma de Câblage du Va-et-Vient (2 Points de Commande)
Pas besoin de longs discours. Voici le schéma de base pour brancher un circuit va-et-vient. C’est le montage le plus courant, celui qui permet d’allumer et d’éteindre une lampe depuis deux interrupteurs différents.
[SCHÉMA DÉTAILLÉ DU VA-ET-VIENT ICI]
Ce schéma doit montrer clairement :
- L’arrivée du courant (Phase et Neutre) depuis le tableau électrique.
- Le premier interrupteur avec la Phase (fil rouge) connectée sur la borne L.
- Les deux fils navettes (violets) qui relient les bornes 1 et 2 des deux interrupteurs.
- Le second interrupteur d’où part le retour lampe (orange) depuis la borne L.
- La lampe (point lumineux) connectée au retour lampe et au Neutre (fil bleu).
- La connexion du fil de Terre (vert/jaune) au luminaire.
Pour comprendre ce schéma, il faut savoir à quoi correspond chaque couleur de fil. Le respect de ce code couleur est une règle de base pour éviter tout risque de court-circuit et faciliter les futures interventions sur votre installation électrique.
| Couleur du Fil | Fonction dans le circuit va-et-vient |
|---|---|
| Rouge (ou marron, noir) | C’est le fil de Phase. Il amène le courant depuis le disjoncteur jusqu’au premier interrupteur. |
| Orange ou Violet | Ce sont les fils navettes. Il en faut deux. Ils relient les deux interrupteurs entre eux. |
| Autre couleur (sauf bleu et vert/jaune) | C’est le retour lampe. Ce fil part du deuxième interrupteur pour aller jusqu’à la lampe. |
| Bleu | C’est le fil Neutre. Il va directement du tableau électrique à la lampe. Il ne passe jamais par un interrupteur. |
| Vert et Jaune | C’est le fil de Terre. Il assure la sécurité en cas de défaut sur l’appareil. Il se branche sur la carcasse métallique du luminaire. |
Matériel et Outils Nécessaires pour le Branchement
Avant de commencer, vérifiez que vous avez tout sous la main. Une bonne préparation évite les allers-retours inutiles et garantit un travail plus propre. Vous aurez besoin de matériel électrique spécifique et d’outils de base.
Le matériel électrique
- Deux interrupteurs va-et-vient : Attention, ne prenez pas des interrupteurs simples (poussoir ou simple allumage). Un interrupteur va-et-vient a trois bornes de connexion (souvent marquées L, 1 et 2).
- Du fil électrique de section 1,5 mm² : C’est la section standard pour un circuit d’éclairage. Prévoyez les bonnes couleurs (rouge, bleu, orange/violet, vert/jaune).
- Des boîtes d’encastrement : Une pour chaque interrupteur et une DCL (Dispositif de Connexion Luminaire) pour le point lumineux au plafond ou au mur.
- Un luminaire (lampe, ampoule, etc.).
- Des connecteurs type Wago pour regrouper les fils dans les boîtes de dérivation si besoin.
Les outils indispensables
- Un tournevis plat et un cruciforme (souvent un tournevis d’électricien isolé).
- Une pince à dénuder pour retirer l’isolant des fils sans abîmer le cuivre.
- Une pince coupante.
- Un testeur de tension ou un multimètre pour vérifier l’absence de courant.
- Optionnel : une scie cloche si vous devez percer des cloisons pour installer les boîtes d’encastrement.
La Sécurité Avant Tout : Norme NF C 15-100 et Précautions
On ne plaisante pas avec l’électricité. Le risque d’électrocution est réel. Avant de toucher à un seul fil, une seule règle d’or doit être appliquée sans aucune exception.
LA RÈGLE N°1 : Coupez le courant ! Avant toute manipulation, vous devez couper le disjoncteur général de votre logement. Ce n’est pas suffisant de juste baisser le fusible du circuit d’éclairage. Coupez tout pour être certain de travailler hors tension.
Ensuite, utilisez votre testeur pour vérifier l’absence de tension sur les fils que vous allez manipuler. On ne fait jamais assez confiance.
Votre installation doit aussi respecter la norme NF C 15-100. C’est elle qui définit les règles de sécurité pour les installations électriques en France. Pour un circuit d’éclairage, elle impose notamment :
- Un circuit d’éclairage doit être protégé par un disjoncteur de 16A maximum (10A est aussi courant).
- Les fils utilisés doivent avoir une section de 1,5 mm².
- Chaque circuit lumineux ne doit pas comporter plus de 8 points d’éclairage.
- La hauteur standard pour un interrupteur est comprise entre 0,90 m et 1,30 m du sol fini.
Comment Câbler un Va-et-Vient : Le Guide Étape par Étape
Maintenant que la sécurité est assurée et le matériel prêt, passons au branchement. Suivez ces étapes dans l’ordre pour un câblage réussi.
Étape 1 : Préparation des fils et de la boîte d’encastrement
Commencez par passer vos gaines ICTA contenant les fils électriques entre le tableau, les deux emplacements d’interrupteurs et le point lumineux. C’est l’étape la plus physique, surtout en rénovation.
Une fois les gaines en place, tirez les fils. Dénudez ensuite l’extrémité de chaque fil sur environ 1 cm avec votre pince à dénuder. Le cuivre doit être apparent et net pour assurer un bon contact dans les bornes.

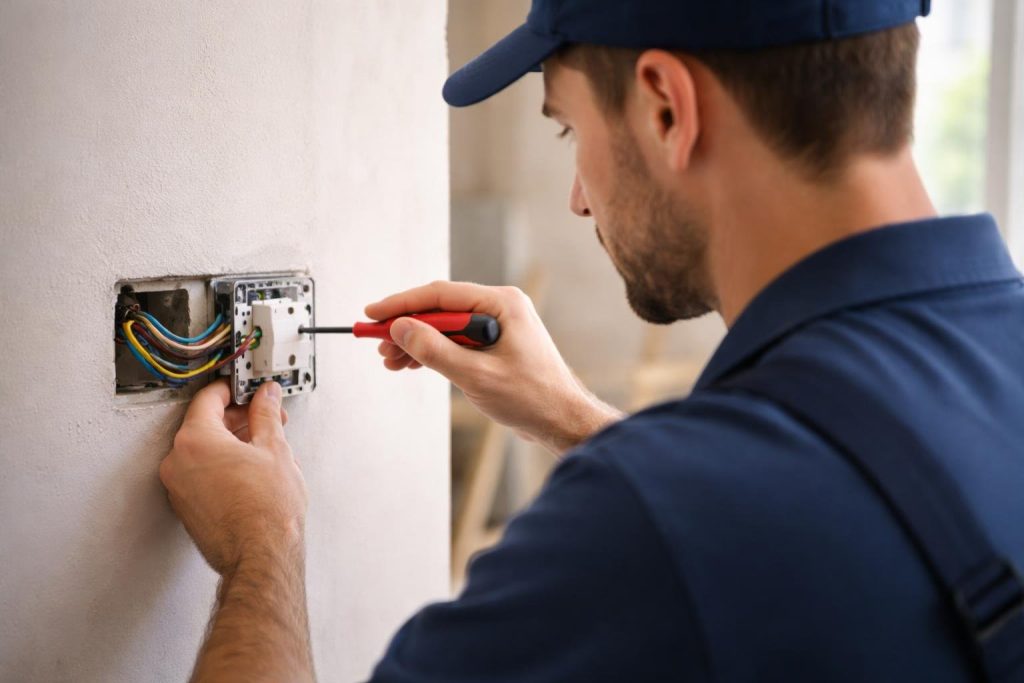

Étape 2 : Raccordement du premier interrupteur (arrivée de la phase)
Ce premier interrupteur est celui qui reçoit l’alimentation du tableau électrique. C’est le point de départ du circuit.
- Prenez le fil de phase (rouge) qui arrive du disjoncteur.
- Connectez-le sur la borne « L » de l’interrupteur. Cette borne est souvent d’une couleur différente des autres. C’est là que le courant « entre ».
- Prenez ensuite les deux fils navettes (violets).
- Branchez-les sur les bornes « 1 » et « 2 » de ce même interrupteur. L’ordre n’a pas d’importance.
Étape 3 : Raccordement du second interrupteur (départ vers la lampe)
Ce deuxième interrupteur fait le lien entre les navettes et la lampe. C’est lui qui enverra le courant au point lumineux.
- Récupérez les deux fils navettes (violets) qui viennent du premier interrupteur.
- Branchez-les sur les bornes « 1 » et « 2 » du second interrupteur. Assurez-vous de bien les faire correspondre si possible, même si inverser les navettes ne change pas le fonctionnement.
- Prenez le fil retour lampe (orange).
- Connectez-le sur la borne « L » de ce deuxième interrupteur. C’est par ce fil que le courant repartira vers la lampe.
Étape 4 : Connexion à la lampe (neutre et retour)
La dernière étape consiste à brancher votre luminaire. Vous devez avoir trois fils qui arrivent au niveau de votre boîte DCL au plafond ou au mur.
- Le fil retour lampe (orange) qui vient de la borne L du deuxième interrupteur. Branchez-le sur la borne « L » du culot de l’ampoule.
- Le fil neutre (bleu) qui arrive directement du tableau électrique. Il se branche sur la borne « N » du culot de l’ampoule.
- Le fil de terre (vert/jaune). Il se connecte à la borne de terre du luminaire (souvent marquée par un symbole spécifique). Ce branchement est obligatoire pour tous les luminaires avec une carcasse métallique.
Une fois tous les branchements terminés, vous pouvez fixer les interrupteurs dans leurs boîtes, remettre les plaques de finition, installer votre ampoule, et enfin, remettre le courant au disjoncteur général pour tester votre installation.
Les Variantes du Va-et-Vient : Double Allumage et 3 Points de Commande
Le circuit va-et-vient de base est très pratique, mais il existe des variantes pour des besoins plus spécifiques.
Le double va-et-vient
Un double interrupteur va-et-vient, c’est simplement deux mécanismes va-et-vient dans un seul boîtier. Cela permet, depuis deux endroits, de commander deux circuits lumineux différents. Par exemple, dans un salon, vous pourriez avoir un premier va-et-vient pour le plafonnier principal et un second pour des appliques murales. Le branchement est identique, il faut simplement doubler tous les fils (une phase, deux retours lampe, et quatre fils navettes).
Le va-et-vient avec 3 points de commande (ou plus)
Et si on veut commander une lampe depuis trois, quatre ou cinq endroits ? C’est tout à fait possible. Pour cela, on doit ajouter un composant spécial entre les deux interrupteurs va-et-vient : le permutateur.
- Le montage : Vous gardez un interrupteur va-et-vient au début et un autre à la fin du circuit.
- Entre les deux : Vous insérez un (ou plusieurs) permutateur.
- Le câblage : Les deux fils navettes du premier interrupteur viennent se brancher sur le permutateur, et deux autres fils navettes repartent du permutateur vers le second interrupteur. Le permutateur a 4 bornes et son rôle est de croiser ou de ne pas croiser les navettes.
FAQ : Schéma Va-et-Vient
Voici les réponses aux questions les plus fréquentes sur le branchement d’un va-et-vient.
Quelle est la différence entre un va-et-vient et un télérupteur ?
Un va-et-vient est un montage mécanique direct entre deux interrupteurs (ou plus avec un permutateur). Un télérupteur est un module centralisé dans le tableau électrique, commandé par des boutons-poussoirs. Le télérupteur est plus simple à câbler dès qu’on dépasse 2 points de commande, car tous les poussoirs sont branchés en parallèle.
Quelles sont les couleurs des fils pour un va-et-vient ?
Le code couleur est strict : la phase est rouge (ou marron/noir), le neutre est bleu, et la terre est vert/jaune. Pour les fils qui vont et viennent entre les interrupteurs, les navettes sont souvent violettes ou oranges. Le retour lampe est d’une autre couleur (noir, marron, orange…).
Peut-on mettre plusieurs lampes sur un même va-et-vient ?
Oui, sans problème. Vous pouvez brancher plusieurs points lumineux en parallèle sur le même circuit va-et-vient. Il suffit de relier le retour lampe et le neutre à chaque lampe. La seule limite est celle fixée par la norme NF C 15-100 : pas plus de 8 points lumineux par circuit protégé par un disjoncteur.
Que faire si mon va-et-vient ne fonctionne pas ?
Après avoir coupé le courant, vérifiez les points suivants :
- Les branchements : Avez-vous bien mis la phase sur la borne L du premier interrupteur ? Le retour lampe est-il sur la borne L du second ? Les navettes sont-elles bien connectées entre les bornes 1 et 2 ?
- Les contacts : Les fils sont-ils bien enfoncés dans les bornes ? Aucun fil n’est désserré ?
- L’ampoule : C’est tout bête, mais l’ampoule est-elle bonne ?
- Le disjoncteur : Le disjoncteur au tableau électrique n’a-t-il pas sauté ? S’il saute dès que vous actionnez l’interrupteur, vous avez probablement un court-circuit (phase touchant le neutre ou la terre).
